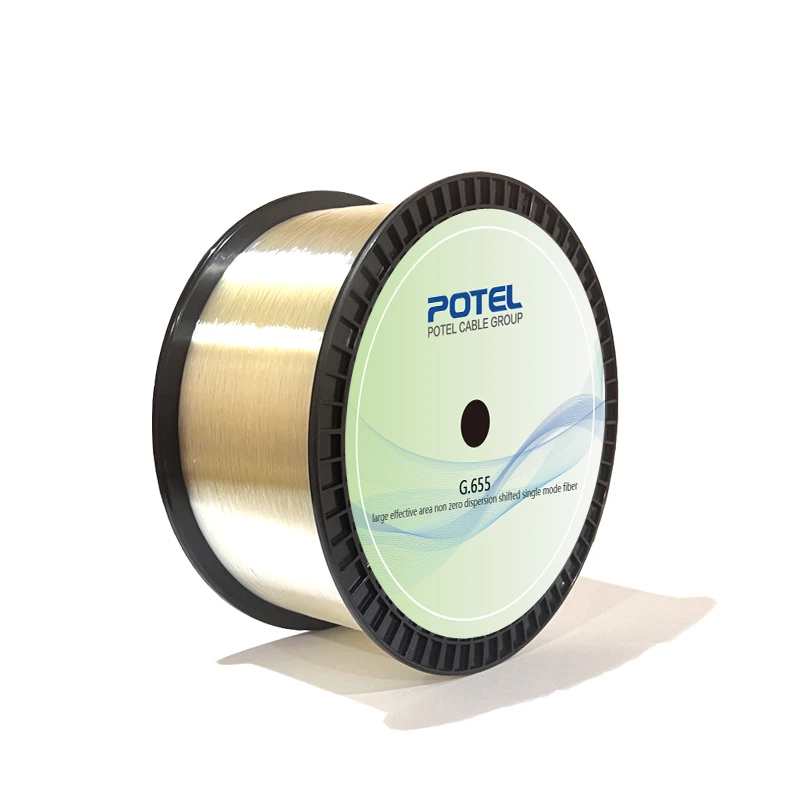

G.655 Veliko efikasno područje ne nulta disperzija pomaknuta jednokrevetna vlakna

G.655 Veliko efikasno područje ne nulta disperzija pomaknuta jednokrevetna vlakna

PoTEL®Conexess® G655 vlakno ima odlično prigušenje, disperzij i disperzijski indeks disperzije i pogodan je za velike i velike brzine prijenosne sustave.

Pošaljite upit

Opis

G.655Veliko efikasno područje ne nulta disperzija pomaknuta jedno-modni vlakna



product-1057-327



Uvod proizvoda



PoTEL®Conexess® G655 vlakno ima odlično prigušenje, disperzij i disperzijski indeks disperzije i pogodan je za velike i velike brzine prijenosne sustave.



Primjena proizvoda



  • Vlakna G655 u potpunosti optimizira karakteristike prigušenja i disperzije u prozoru od 1550nm, ispunjavajući zahtjeve za prijenos višekanalne guste valne dužine.
  • Divizion multipleksiranje {DWDM) i visoki izlazni električni pojačalo za pojačalo-dopirane vlakne (EDFA) u C-Band i L-Band Radni prozori; Sposoban za velike brzine prijenosa na daljinu bez kompenzacije disperzije; Njegove odlične karakteristike prigušenja i disperzije čine.
  • Pogodno je za velike i velike brzine prijenosnih sistema. Pogodno za razne kablovske konstrukcije, uključujući kablove od vlakana, labavi kablovi za natezane cijevi, kablove za kostur, centralne kablove za cijev, Centralni kablovi za cijev itd.



Karakteristike proizvoda



• Pogodno za brzi prijenos u C-opružom {1530-1565 nm) i L-opseg (1565-1625 Nm)

• 1500nm i osjetljivije 1625nm prozor ima nizak savijanje dodatnog gubitka

• Dobra zaštita premaza i odlične streliranje performansi

• precizni geometrijski parametri osiguravaju nizak gubitak fuzije i visoku efikasnost fuzije

• Veliko efikasno područje osigurava dobar sistem prijenosa sistema.



Parametri performansi proizvoda



Karakterističan

Stanje

Podaci

Jedinica

Optičke karakteristike



Prigušenje

1310nm

Manje ili jednako 0. 344

[dB / km]

1383nm (nakon starenja vodika)

Manje ili jednako 0. 344

[dB / km]

1550nm

Manje ili jednako 0. 204

[dB / km]

1625nm

Manje ili jednak 0. 24

[dB / km]

Promjena prigušivanja Relativna vučna duljina

1285-1330 NM, u poređenju sa 1310nm

Manje ili jednak 0 05

[dB / km]

1525-1575 NM, u poređenju sa 1550nm

Manje ili jednak 0 05

[dB / km]

Disperzija u rasponu talasne dužine

1285-1340 NM

Manje ili jednak 3,5

[ps / (nm · km)]

1550nm

Manje od ili jednako 18

[ps / (nm · km)]

1625nm

Manje od ili jednako 22

[ps / (nm + km)]

nula disperzijskaWaveLength (λo)

--

1300-1324

[nm]

Nulta disperzionSlope (tA)

--

Manje ili jednako 0. 092

[ps / (nm {2- km)]

Režim polarizacije

Disperzija

Koeficijent (PMD)

Maksimalno jedno vlakno

--

Manje od ili jednako 0. 1

[ps / (km) 1/2]

Vrijednost vene vlakana (m =20, q =0. 01%)

--

Manje ili jednak 0 06

[ps / (km) 1/2]

Tipična vrijednost

--

0.03

[ps / (km) 1/2]

Kabelska reznu talasnu dužinu (λcc)

--

Manje ili jednako 1260

[nm]

Prečnik modefielda (MFD)

1310nm

8.8-9.6

[μm]

1550nm

9.8-10.8

[μm]

Efektivni indeks grupnih refrakcije (neff)

1310nm

1.466



1550nm

1.467



Točka diskontinuitet

1310nm

Manje ili jednak 0 05

[db]

1550nm

Manje ili jednak 0 05

[db]



Geometrijska svojstva



OblogeDiameter

--

125.0±0.7

[μm]

Obložbu



Manje ili jednak 1. 0

[%]

Prečnik premaza



235-250

[μm]

Greška obloge / zavlačenja



Manje ili jednako 12. 0

[μm]

Premazivanje van okruženja



Manje ili jednak 6. 0

[%]

Greška koncentričnosti jezgre / obloge

--

Manje ili jednak 0 6

[μm]

Warpage (radijus)

-

Veći ili jednak 4

[m]

Dužina isporuke



Do 50.4

[km / ladica]



Karakteristike okoliša 13010nm, 1550nm i 1625nm



Dodatno prigušenje temperature

-60 Stupanj do 85 stepeni

Manje ili jednak 0 05

[dB / km]

Emperatura-vlaga Biciklizam Dodatno prigušenje

-10 Stupanj do 5 stepeni, 98% RH

Manje ili jednak 0 05

[dB / km]

Potpuno prigušenje vode

23 stepena, 30 dana

Manje ili jednak 0 05

[dB / km]

Toplotno dodatno prigušenje

85 stupnjeva, 85% relativna vlaga, 30 dana

Manje ili jednak 0 05

[dB / km]

suvo vruće starenje

85 stepeni, 30 dana

Manje ili jednak 0 05

[dB / km]



Mehanička svojstva



Zatezna zatezanja

Veći ili jednak 9. 0

[N]

--

Veći ili jednak 1. 0

[N]


Veći ili jednak 100

[KPSI]


30 mm 100 okreta, radijus 30 mm

1625nm

Manje ili jednak 0 05

[db]

Macrobending dodatni gubitak

25 mm 100 okreta, radijus25mm

1310nm i 1550nm

Manje ili jednak 0 05

[db]

16mm 1 skretanje, radijus 16mm

1550nm

Manje ili jednak 0 05

[db]


tipičan prosjek

Veći ili jednak 1. 0

[N]

Kotingspeel Force

vršak

1.3-8.9

[N]

Dinamički parametar umora (ND)



Veći ili jednak 20
